Shunt trip tích hợp với MCCB và một số ứng dụng Ngắt mạch điện từ xa, tắt MCCB, CB từ xa thông qua shunt trip và ứng dụng.
Giúp người dùng có thể tắt cầu dao tổng ở nhiều vị trí khác nhau, trong những trường hợp khẩn cấp, mà không cần đến gần tủ điều khiển tổng.
Thành phần thiết bị chính gồm
- Shunt trip (cuộn cắt) là thiết bị bổ trợ trong mạch điều khiển, cho phép ngắt (OFF) máy cắt (MCCB, ACB) từ xa khi nhận tín hiệu điện.
- MCCB, ACB: Hay còn gọi là Aptomat tổng cho phép tích hợp với Shunt trip
- Nút nhấn khẩn cấp: Thiết bị ngoại vi, giúp xuất tín hiệu cho shunt trip khi có tác động vật lý.
Các ứng dụng chính
- Dừng khẩn cấp từ xa (Emergency Trip): Kết nối với nút nhấn khẩn cấp (Emergency Button) đặt ở vị trí xa để ngắt nguồn tổng ngay lập tức khi xảy ra tai nạn hoặc sự cố nguy hiểm.
- Bảo vệ sự cố hệ thống (Tự động hóa): Nhận tín hiệu từ rơle bảo vệ (mất pha, quá áp, thấp áp) hoặc bộ giám sát nhiệt độ để tự động cắt điện mạch chính.
- Ngắt điều khiển từ xa: Ứng dụng trong các tủ điện thông minh, hệ thống chiếu sáng hoặc máy móc công nghiệp cần thao tác ngắt điện từ xa thông qua công tắc hoặc hệ thống điều khiển trung tâm.
- Ứng dụng trong trạm năng lượng mặt trời, trạm sạc xe điện, hệ thống điện điện gió, ngắt mạch điện dân dụng.

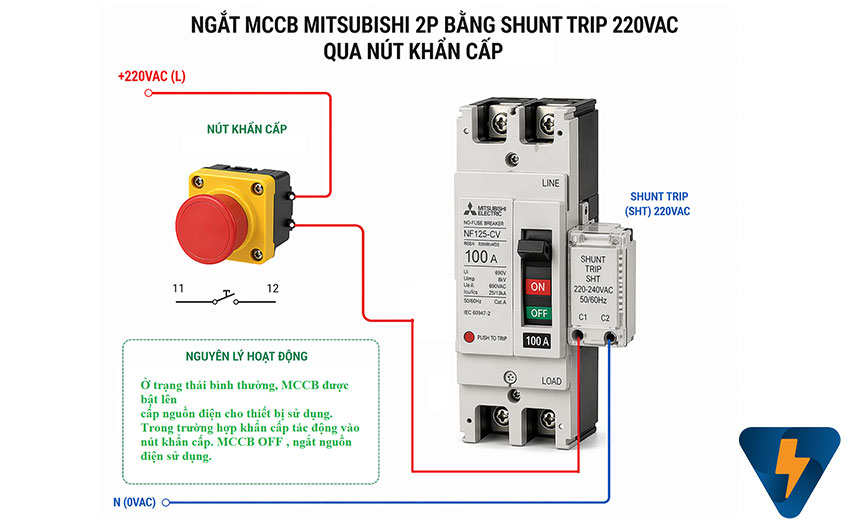

Hình ảnh minh họa ngắt mạch điện từ xa kết hợp MCCB 2P

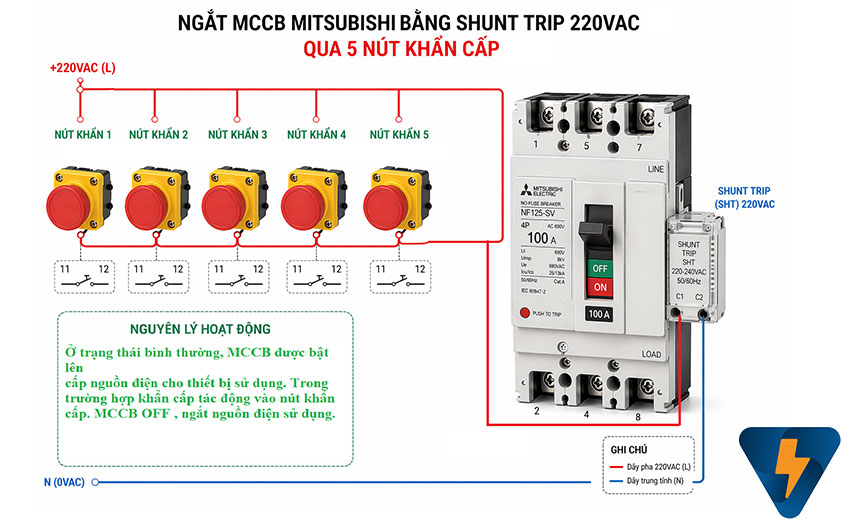

Hình ảnh minh họa ngắt mạch điện từ xa kết hợp MCCB 3P, ngắt mạch điện gián tiếp tại 5 vị trí

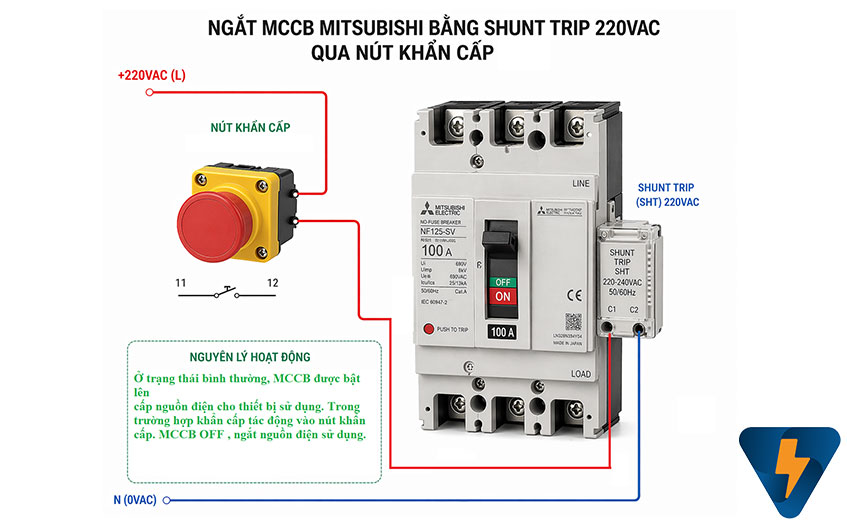

Hình ảnh minh họa ngắt mạch điện từ xa kết hợp MCCB 3P

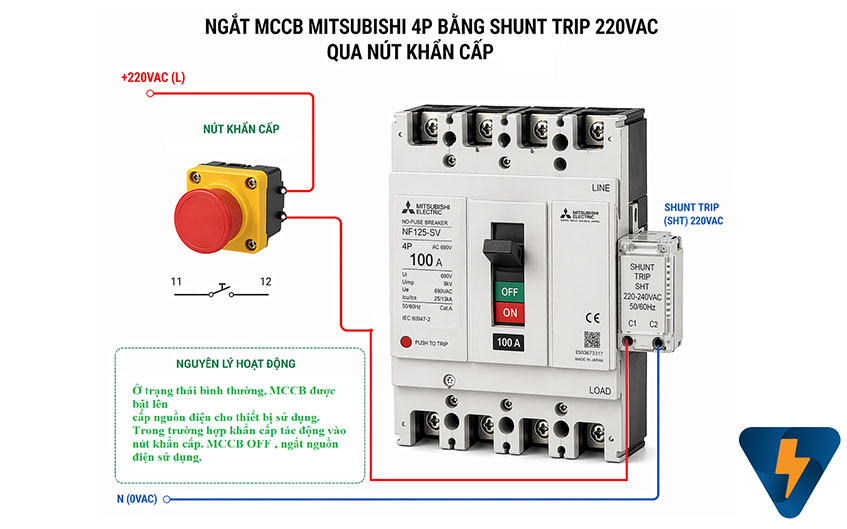

Hình ảnh minh họa ngắt mạch điện từ xa kết hợp MCCB 4P
