Rơ le ( Relay) được sử dụng nhiều trong các thiết bị điện, tủ bảng điện, hệ thống điện, giúp bật tắt các thiết bị theo nhu cầu sử dụng

Relay hay Rơ le là thiết bị đóng cắt tự động bằng dòng điện, cho phép điều khiển dòng điện lớn chỉ bằng một tín hiệu nhỏ hơn. Đây là giải pháp quan trọng trong tự động hóa, bảo vệ hệ thống điện và điều khiển thiết bị, được sử dụng rộng rãi từ công nghiệp, dân dụng đến điện tử hiện đại.

Bài viết dưới đây sẽ giúp bạn hiểu rõ Relay là gì, cấu tạo, nguyên lý hoạt động, các loại relay phổ biến, ứng dụng thực tế, lỗi thường gặp và cách lựa chọn Relay phù hợp.

1. Relay là gì?

Relay (Rơ le) là công tắc điện tự động hoạt động nhờ tín hiệu điều khiển. Với ưu điểm nhỏ gọn, an toàn và chính xác, relay có thể bật/tắt mạch điện lớn mà không cần sự tác động trực tiếp của con người.

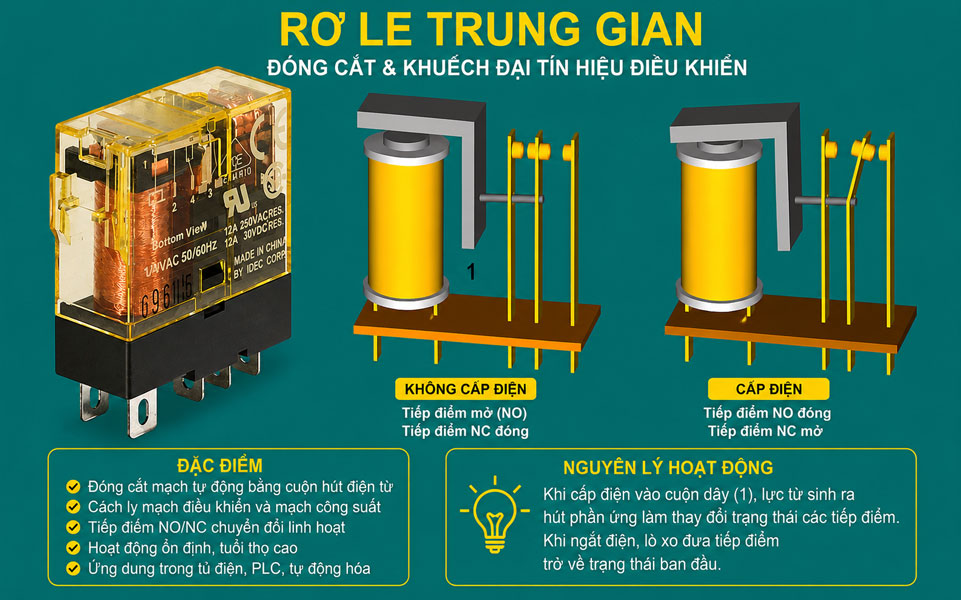

2. Cấu tạo Relay

• - Cuộn dây (Coil): Tạo từ trường khi có dòng điện chạy qua.
• - Lõi sắt (Armature): Bị hút khi từ trường xuất hiện, giúp đóng/mở mạch.
• - Tiếp điểm (Contacts): Chuyển đổi trạng thái đóng/mở điện.
• - Lò xo (Spring): Đưa tiếp điểm về trạng thái ban đầu khi mất điện.
•  Khi cuộn dây có dòng điện, relay sẽ chuyển mạch từ ngõ thường đóng (NC) sang ngõ thường mở (NO) và ngược lại.

3. Phân loại Relay

• - Theo cấu tạo: Relay cơ điện (EMR), Relay bán dẫn (SSR).
• - Theo số tiếp điểm: SPST, SPDT, DPST, DPDT.
• - Theo chức năng: Relay trung gian, relay thời gian, relay bảo vệ.
• - Theo tín hiệu điều khiển: Relay AC, Relay DC.
• - Theo công suất tải: Relay công suất nhỏ, relay công suất lớn.

4. Ứng dụng Relay trong đời sống và công nghiệp

• Relay có mặt ở hầu hết các hệ thống điện, từ gia dụng đến công nghiệp hiện đại:
• - Điều khiển đèn giao thông: Bật/tắt theo thời gian hoặc cảm biến.
• - Hệ thống báo động, an ninh: Kích hoạt còi hú, camera khi có đột nhập.
• - Cửa tự động, thang máy, bãi xe thông minh.
• - Hệ thống chiếu sáng thông minh: Đèn đường, đèn cảm biến.
• - Máy bơm nước, tưới cây tự động.
• - Bảo vệ thiết bị gia dụng: Tủ lạnh, điều hòa, máy giặt.
• - Điều khiển động cơ, băng tải, quạt công nghiệp.
• - Bảo vệ trạm điện, nhà máy điện khỏi quá dòng, quá áp.
• - Ô tô – xe máy: Điều khiển đèn pha, xi-nhan, còi, gạt mưa, khởi động động cơ.

5. Các lỗi thường gặp ở Relay và cách khắc phục

• - Relay không đóng/ngắt: Kiểm tra nguồn điện, thay tiếp điểm hoặc cuộn dây.
• - Relay bị kẹt: Nguyên nhân do hồ quang hoặc quá tải → dùng relay công suất phù hợp.
• - Relay kêu rè: Do nguồn điện không ổn định → lọc nhiễu, thay mới.
• - Relay nóng quá mức: Do tải cao, hoạt động liên tục → giảm tải hoặc chọn relay dòng lớn hơn.
• - Tiếp điểm bị cháy/mòn: Do hồ quang điện → cần relay chất lượng, có mạch bảo vệ hồ quang.

6. Hướng dẫn chọn Relay chuẩn kỹ thuật

• Để relay hoạt động ổn định, bạn cần lưu ý:
• - Chọn loại relay phù hợp: EMR, SSR, relay bảo vệ…
• - Đảm bảo điện áp cuộn dây (AC/DC) đúng yêu cầu.
• - Chọn relay có công suất tải đủ lớn để tránh quá tải.
• - Xác định đúng số tiếp điểm và chế độ đóng/ngắt.
• - Ưu tiên thương hiệu uy tín để đảm bảo độ bền.
• - Thường xuyên kiểm tra và bảo trì định kỳ.

Kết Luận

Relay (Rơ le) là thiết bị đóng cắt, điều khiển và bảo vệ hệ thống điện không thể thiếu trong cuộc sống và sản xuất hiện đại. Nhờ tính năng tự động, chính xác và bền bỉ, relay giúp tối ưu hiệu quả sử dụng điện, bảo vệ thiết bị và đảm bảo an toàn cho người dùng.
